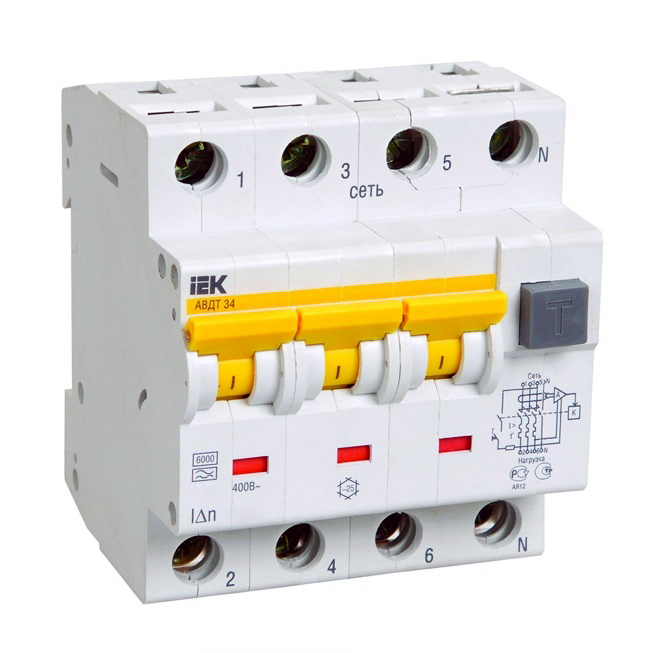

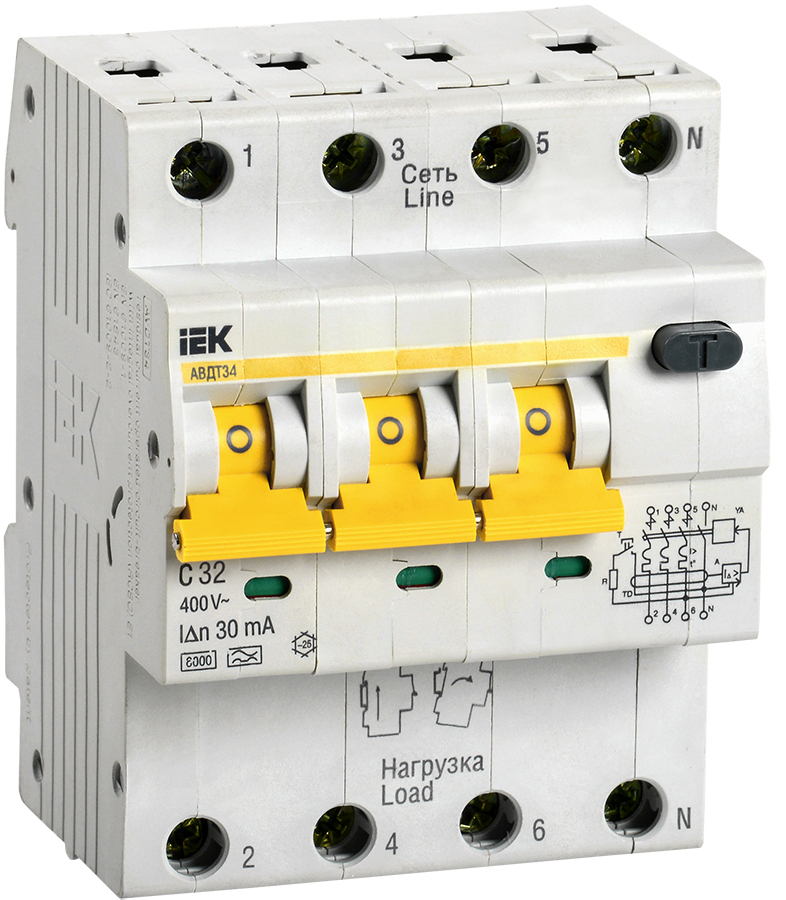

Автоматические выключатели дифференциального тока АВДТ34 предназначены для защиты человека от поражения электрическим током при повреждении изоляции электроустановок, для предотвращения пожаров вследствие протекания токов утечки на землю и для защиты от перегрузки и короткого замыкания в сетях переменного тока напряжением 400 В и частотой 50 Гц. АВДТ34 со встроенной защитой от сверхтоков реагируют не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др. АВДТ34 выпускаются в четырехполюсном исполнении на номинальные токи 6, 10, 16, 20, 25, 32, 40, 50, 63 А и номинальные отключающие дифференциальные токи 10, 30, 100, 300 мА.
- Компактная конструкция автоматического выключателя, управляемого дифференциальным током со встроенной защитой от сверхтоков.
- Номинальный условный ток короткого замыкания 6000А позволяет устанавливать автоматические выключатели дифференциального тока АВДТ34 в качестве вводных автоматов защиты.
- Рабочая характеристика при наличии дифференциального тока - тип А, обеспечивает универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
- Высокая электрическая износостойкость - не менее 6000 включений.
- Серебросодержащие напайки на контактах.
- Широкий ассортимент номинальных токов (6, 10, 16, 20, 25, 32, 40, 50, 63 А) и номинальных отключающих дифференциальных токов (10, 30, 100, 300 мА)
- Индикатор положения контактов.
- Расширенный диапазон рабочих температур от –25°С до +40°С.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
- Главные контакты 4-х полюсного автоматического выключателя дифференциального тока АВДТ34 сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
| Номин ток, А | 32 |
| Количество полюсов | 4 |
| Номин ток утечки, А | 0,03 |
| Тип тока утечки | A |
| Отключающая способность, кА | 6.0 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 400 |
| Тип напряжения | Переменный (AC) |
| Тип монтажа | на DIN-рейку |
| Наличие дифференциального расцепителя | Да |
| Степень защиты - IP | IP20 |
| Общ количество полюсов | 4 |
| Количество защищенных полюсов | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Ширина по количеству модульных расстояний | 4 |
| Номинальная диф наибольшая вкл и откл способность, А | 6000 |
| Отключение нейтрали | Да |
| Частота | 50 Гц |
| Тип подключения | Винтовое соединение |
| Наличие электромагнитного расцепителя | Да |
| Отключающая способность по EN 60898, кА | 6 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Монтажная глубина - ниши, мм | 72 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие электронного расцепителя | Нет |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие теплового расцепителя | Да |
