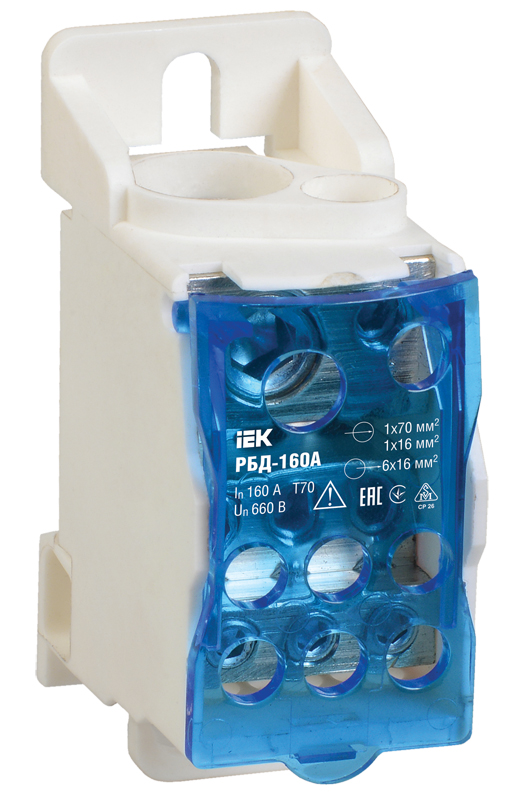

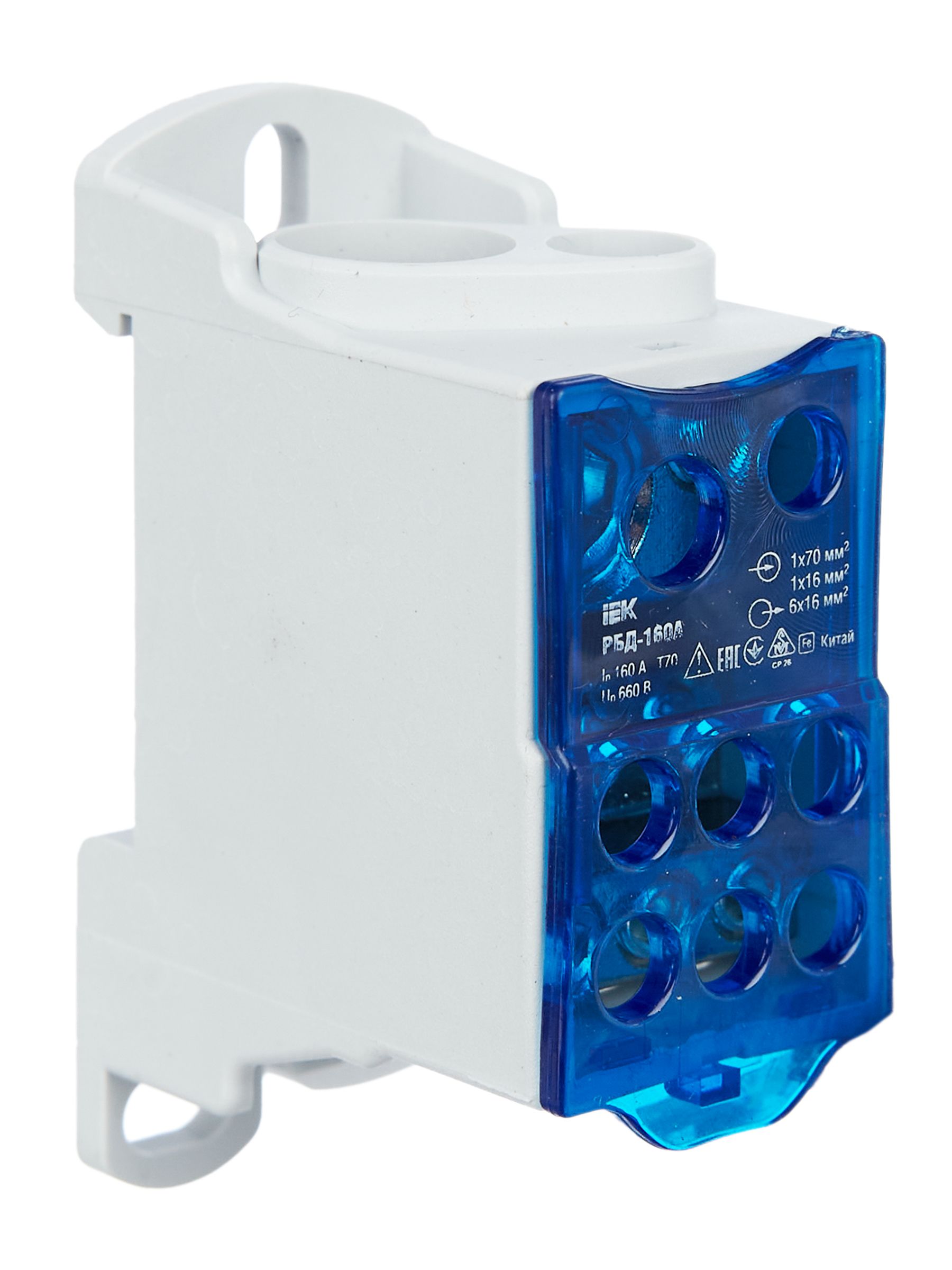

Распределительные блоки РБД предназначены для использования в качестве клеммного зажима при подключении к проводнику большего сечения нескольких проводников меньшего сечения, для создания упорядоченных систем распределения в шкафах, для организации главной заземляющей шины.
Предназначены для монтажа на DIN-рейку или на монтажную панель как в силовых шкафах, так и в квартирных распределительных щитах, для работы в сетях с напряжением до 1000 В частоты 50 Гц при температуре окружающего воздуха от –40 до +70 С.

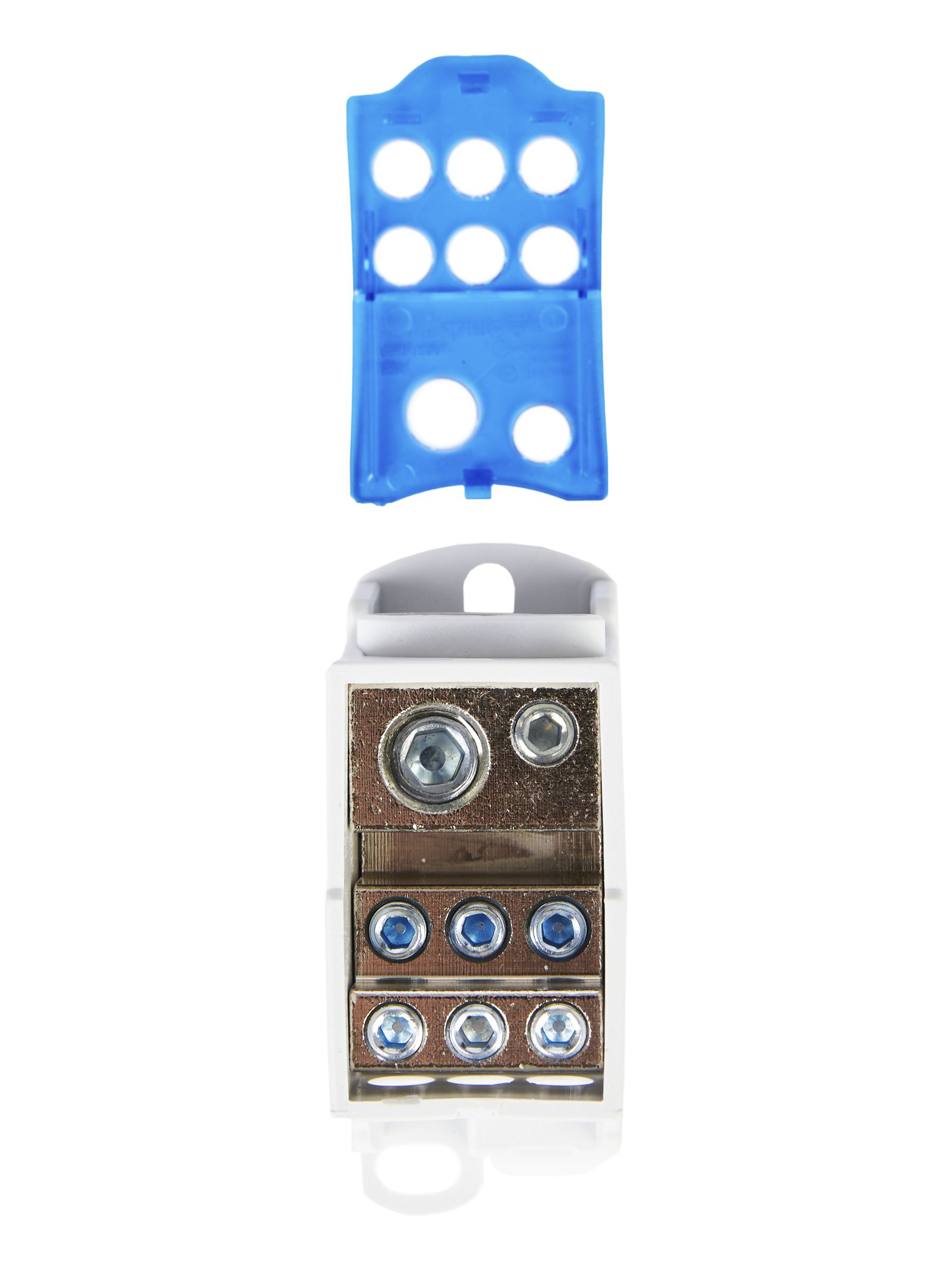

Распределительные блоки РБД изготовлены из высококачественной латуни с нанесенным специальным защитным покрытием. Корпус выполнен из негорючего пластика.

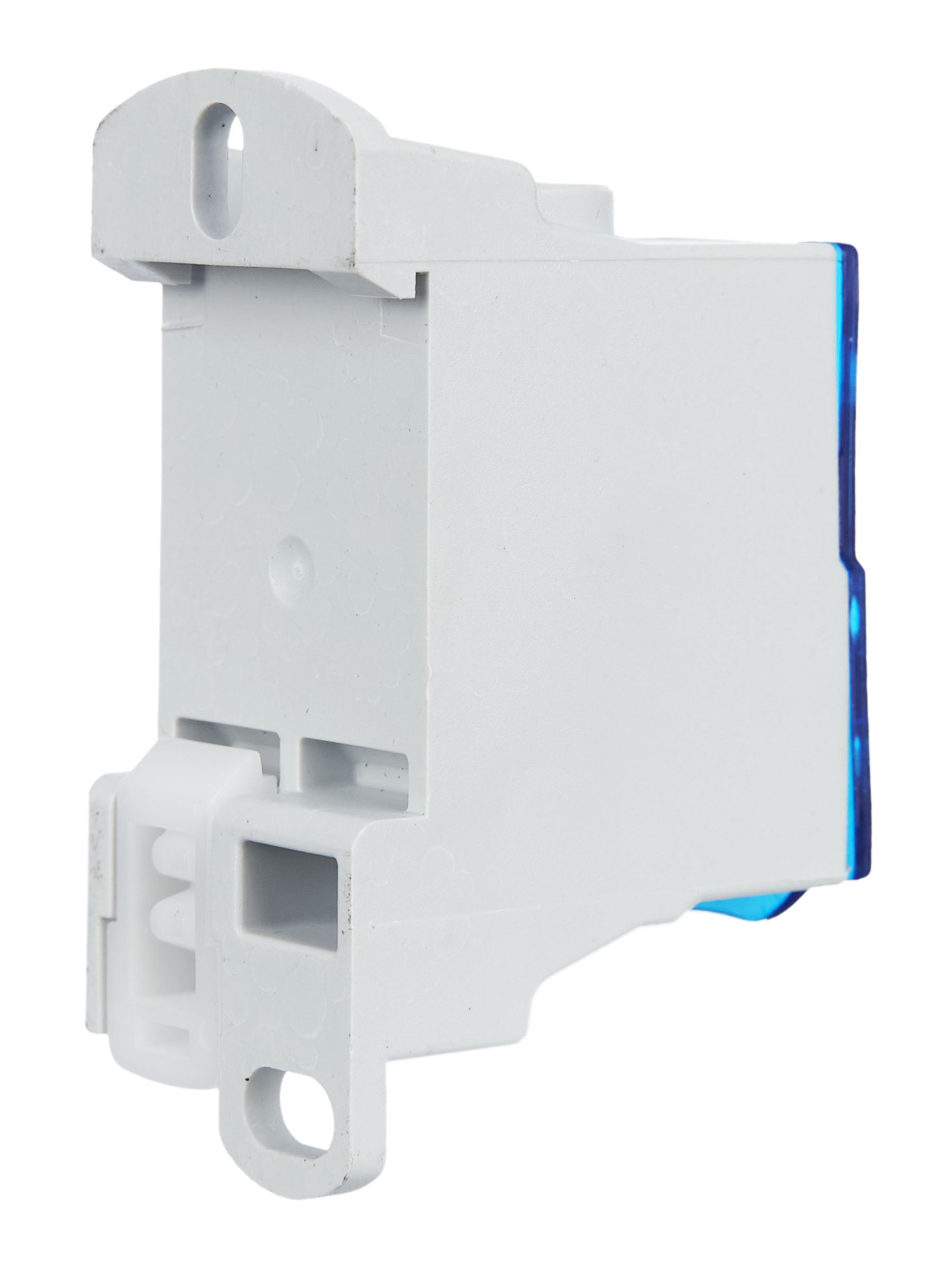

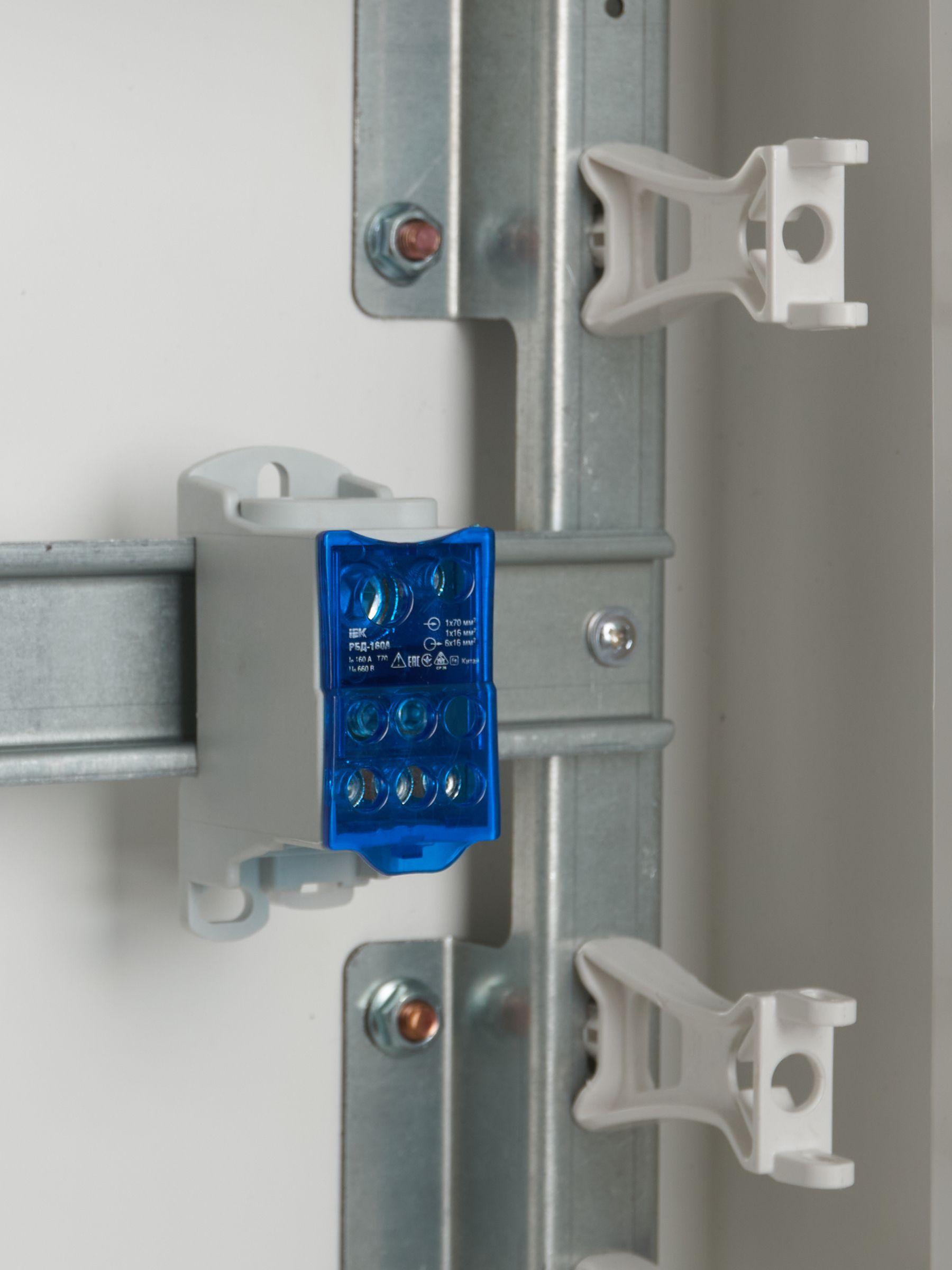

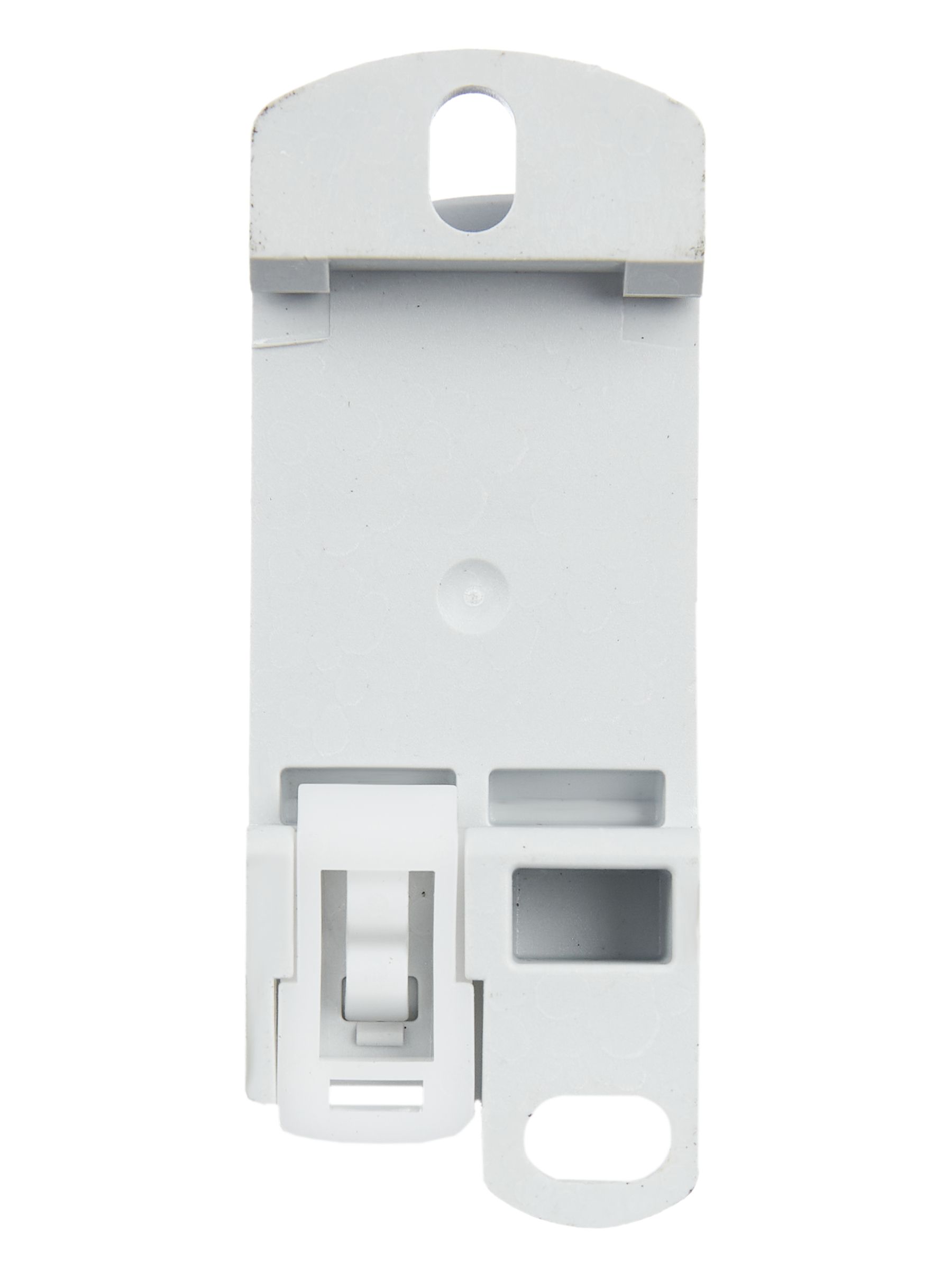

Способы установки: – на монтажную DIN-рейку 35 мм, – на панель щита двумя винтами.
| Количество полюсов | 1 |
| Номин ток, А | 160 |
| Общ количество соединений | 8 |
| Сечение подкл проводников на входe, мм² | 1х70; 1х16 |
| Сечение подкл проводников на выходe, мм² | 6х16 |
| Номин напряжение, В | 660 |
| Тип монтажа | DIN-рейка / винт |
| Тип или способ подключения | Винт |
| Количество соединений 25 мм² | 0 |
| Безопасное соединение | Да |
| Глубина, мм | 47.0 |
| Количество соединений бол 25 мм² | 1 |
| Количество соединений 16 мм² | 7 |
| Материал контакта | Латунь |
| Температура эксплуатации, °C | -40...+70 |
| Высота, мм | 70.5 |
| Количество соединений мен 6 мм² | 0 |
| Ширина, мм | 29.0 |
| Номин выдерживаемый импульсный ток Ipk, кА | 30 |
| Частота | 50 Гц |
| Материал корпуса | Пластик |
| Макс среднекрадратичный кратковрем ток Icw, кА | 11.8 |
| Количество соединений 10 мм² | 0 |
| Степень защиты - IP | IP20 |
